Name: COUDES 15° - 30° - 45°
SKU: 5001
Availability: InStock

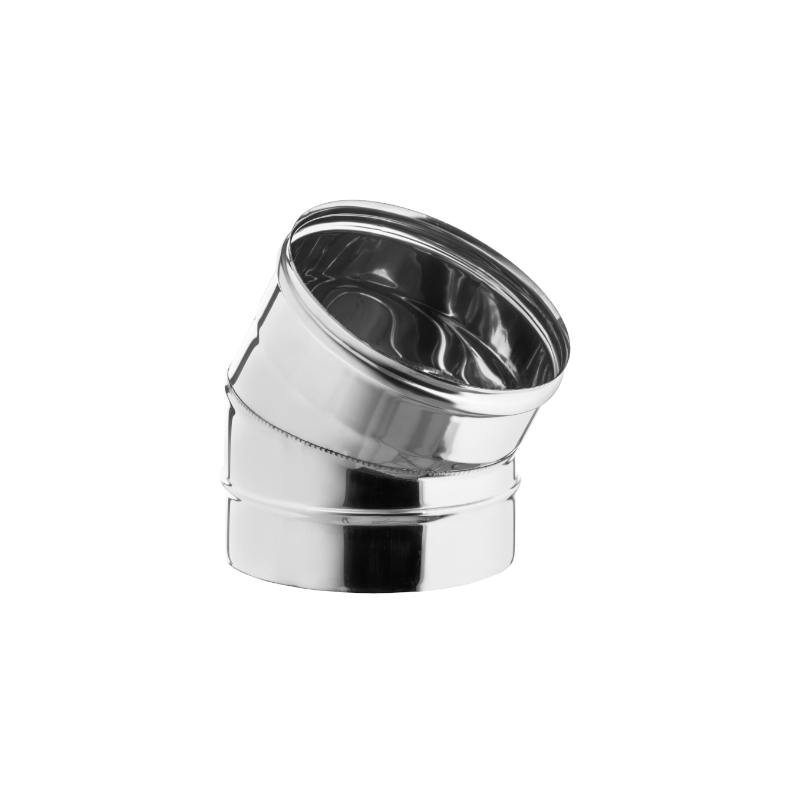

COUDES 15° – 30° – 45°

Ces coudes permettent de dévier l’axe du conduit de fumée de 15°, 30° ou 45°.

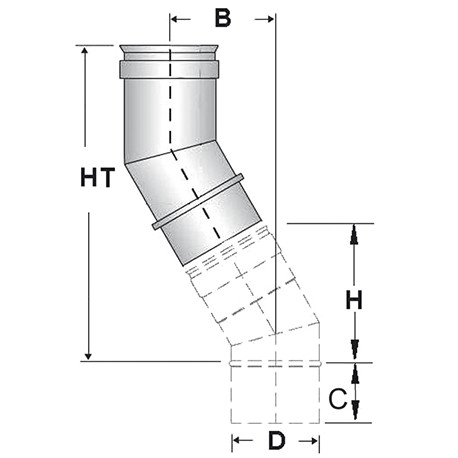

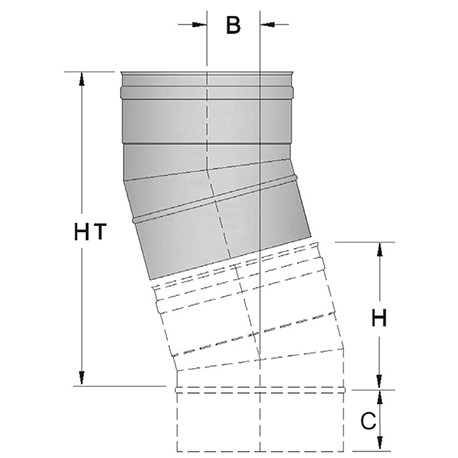

Deux coudes opposées créent un dévoiement de centre du “centre du trou” à “centre du trou” avec les mesures selon la colonne « B » du tableau.

Joints inclus seulement pour les diamètres 80 et 100, à commander séparément pour tous les autres diamètres.

CODE	D diam. mm	“H” mm	“HT” mm	“B” mm Dévoiement	“C” mm
C15D80MP	80	113	205	27	50
C15D100MP	100	121	215	29	50
C15D120MP	120	124	217	28,5	50
C15D130MP	130	126	218	29	50
C15D140MP	140	130	223	29,5	50
C15D150MP	150	133	226	30	50
C15D160MP	160	134	224	29,5	50
C15D180MP	180	136	225	29,5	50
C15D200MP	200	144	235	31	50
C15D220MP	220	147	238	31,5	50
C15D250MP	250	154	242	31	50
C15D300MP	300	172	266	35	50

CODE	D diam. mm	“H” mm	“HT” mm	“B” mm Dévoiement	“C” mm

C30D80MP	80	125	215	58	50
C30D100MP	100	137	229	62	50
C30D120MP	120	150	244	65	50
C30D130MP	130	151	241	65	50
C30D140MP	140	156	247	66	50
C30D150MP	150	163	255	68	50
C30D160MP	160	170	263	70	50
C30D180MP	180	179	272	72	50
C30D200MP	200	183	272	73	50
C30D220MP	220	190	276	74	50
C30D250MP	250	212	304	81	50
C30D300MP	300	237	328	88	50

CODE	D diam. mm	“H” mm	“HT” mm	“B” mm Dévoiement	“C” mm
C45D80MP	80	105	226	93	50
C45D100MP	100	105	229	94	50
C45D120MP	120	112	242	100	50
C45D130MP	130	119	255	105	50
C45D140MP	140	123	264	109	50
C45D150MP	150	125	267	110	50
C45D160MP	160	129	275	114	50
C45D180MP	180	135	288	119	50
C45D200MP	200	144	307	126	50
C45D220MP	220	147	317	131	50
C45D250MP	250	177	362	149	50
C45D300MP	300	173	378	156	50

ANGLE	15°, 30°, 45°
DIAMÈTRE INTÉRIEUR	80, 100, 120, 130, 140, 150, 160, 180, 200, 220, 250, 300
