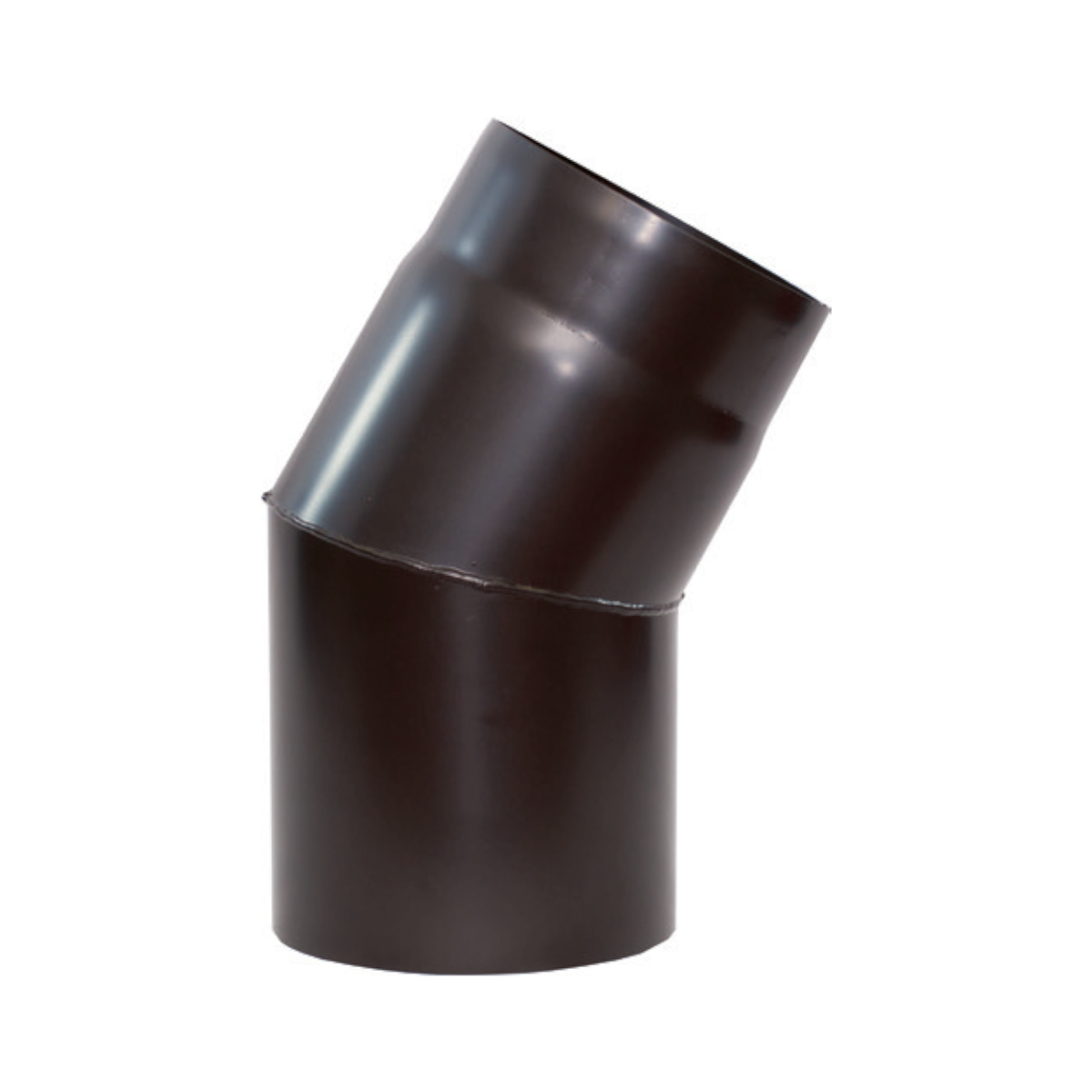

COUDE 15°
Raccord d’angle servant à changer la direction du conduit de raccordement de 15°.

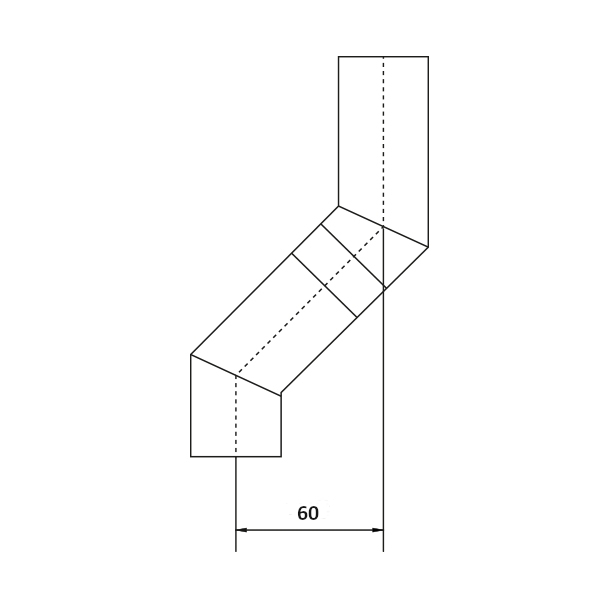

Deux coudes à 15° opposés créent un dévoiement égal à 60mm. (Du centre du trou à centre du trou) identique pour tous les diamètres.
PRODOTTO SU MISURA
|

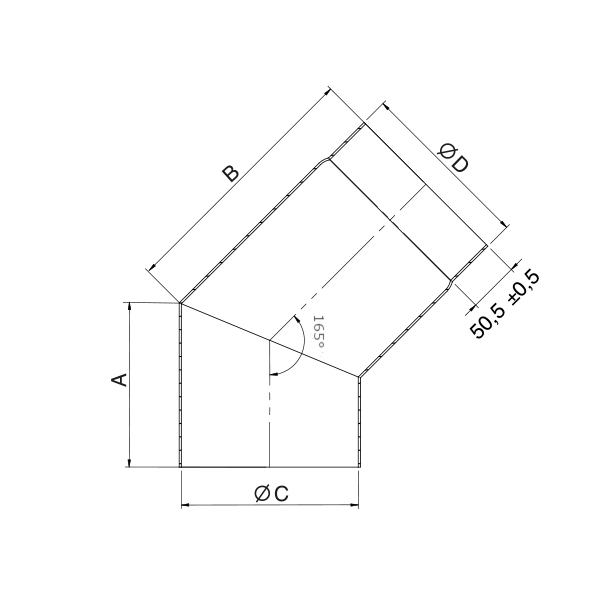

CODE |
A |
B |
C – Ø mm Intérieur |
D – Ø mm Extérieur |
|
C15D120 |
140 |
140 |
120 |
118.5 |
|
C15D130 |
140 |
140 |
130 |
128.5 |
|
C15D140 |
140 |
140 |
140 |
138.5 |
|
C15D150 |
140 |
140 |
150 |
148.5 |
|
C15D160 |
140 |
140 |
160 |
158.5 |
|
C15D180 |
161 |
161 |
180 |
178.5 |
|
C15D200 |
196 |
196 |
200 |
198.5 |
